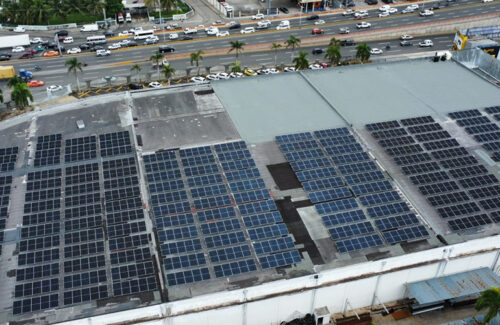

Los proyectos solares comerciales de techo en los Estados Unidos tienden a usar soportes para colocar paneles fotovoltaicos en la dirección del paisaje. Esta es una opción popular para maximizar la densidad de potencia de los proyectos solares dentro de las paredes protectoras de los techos comerciales. El módulo de montaje transversal minimiza la altura de la matriz y reduce el sombreado entre líneas y el espaciamiento entre líneas de paneles solares.
Los módulos de montaje longitudinal no son comunes en los Estados unidos, pero son útiles en algunos climas y en algunos estilos de techos planos. En América Latina se pueden encontrar numerosos proyectos solares orientados a retratos, donde las casas tienen techos planos de hormigón con barreras que no favorecen la colocación de filas de paneles paisajísticos de larga envergadura, especialmente cuando los techos no pueden soportar el peso de los lastres.
Fuente: sunmodo
La instalación de módulos solares longitudinales es básicamente la misma que la instalación de módulos solares transversales, la mayor diferencia es el sistema de soporte. La instalación variará según el modelo, pero los pasos se mantendrán sin cambios: el soporte se fija al techo mediante la instalación en el soporte estructural, el pesaje con lastre o una combinación de ambos. En la imagen longitudinal, el módulo se coloca en el soporte y se fija con una pinza al borde largo del marco del panel.
"La compresión de borde corto (como se muestra en la imagen) no permite la misma carga nominal que la compresión en una zona de Borde largo adecuada, especialmente en estas zonas del Norte con cargas de nieve o viento excesivas", dijo Mike o 'brien, gerente de ingeniería de terragen solar.
Terragen solar es un fabricante de soportes con sede en New kingseys, ontario, canadá, que produce soportes optimizados para la dirección de los módulos longitudinales. Fundada en 2009, terragen es una empresa comercial de EPC que finalmente desarrolló su propio soporte comercial para techos. En 2017, la compañía dejó de instalar y ahora vende estrictamente su estructura de instalación.
O 'brien recomienda no usar clips en los bordes cortos de los módulos en proyectos orientados al paisaje para evitar microcracks en condiciones climáticas con grandes cargas de viento y nieve. Con el tiempo, estos pueden causar fallas graves en sistemas que no han sido probados por cargas ambientales extremas.
La Guía de soporte del panel de soporte de terragen se puede instalar en la Guía de base o subir de la Guía de base, y el soporte también admite doble inclinación o diseño de panel este - oeste.
"La industria de estanterías se está transformando de sistemas basados en vías. la tendencia de la industria son los sistemas basados en pies, que para nuestros instaladores de la época pensamos que provocarían mayores costos de instalación al aumentar la demanda de lastre, ya que la rigidez estructural para instalar sistemas se reduce y el tiempo de trabajo para instalarlos aumenta", indicó Darren jones, Director General de terragen solar.
Sunmodo es un fabricante de instalaciones solares de vancouver, washington, que produce soportes para varias aplicaciones diferentes, entre ellas uno para paneles direccionales longitudinales de techo plano más pequeños. El sistema de inclinación SMr también se basa en la vía, similar al soporte de la vía en el proyecto solar de techo inclinado. Utiliza dos guías de montaje en cada fila de paneles, cada una de las cuales se levanta del techo con un grupo de patas delanteras, cortas y largas para inclinar los paneles. Tilt up está diseñado para trabajar en techos de baja carga, por lo que sus patas se fijan al techo a través del accesorio exclusivo de nanomount de sunmodo.
"Quiero decir que este es definitivamente un nicho de mercado. realmente solo los verás en proyectos comerciales de techo plano bastante pequeños, o posiblemente - muy poco - en techos residenciales", indicó Steve mumma, Director Ejecutivo de sunmodo. "Pero en la mayoría de los casos, está en techos planos comerciales más pequeños, posiblemente en un rango de 100 kilovatios o menos".
El proyecto vertical depende de la ubicación
Cuanto más Norte sea un estado, más probable será que haya nevadas regulares en invierno. Esto no impide que los instaladores solares instalen paneles solares en el techo, pero la nieve impide que los módulos solares generen electricidad. Un instalador encontró que la instalación de paneles en el retrato resolvió el problema del cobertizo de nieve y tenía otras ventajas en comparación con el paisaje.
Archsolar C & i, la unidad de instalación comercial e industrial de Arch electric, con sede en wisconsin, instala estrictamente el proyecto solar de techo comercial de acuerdo con la vertical, principalmente debido al clima del Estado. En los primeros días, Arch solar instaló algunos proyectos en el paisaje y descubrió que la nieve no se deslizaba por los paneles, lo que afectó su producción invernal.
"Estoy realmente cansado de que la gente tome fotos y envíe 'opes, otro sistema solar en Wisconsin está funcionando bien de nuevo'", dijo dan steinhardt, desarrollador de proyectos de Arch electric. "Esto solo ahoga mi argumento de que la energía solar puede funcionar todo el tiempo".
La compañía buscó otras opciones de Stent y fue introducida en terragen. Aunque arco y terragen están separados por la frontera entre Estados Unidos y canadá, los dos grandes Lagos y todo michigan, las sedes de las dos compañías se encuentran en latitudes y climas similares. Terragen fue una vez un contratista solar que sabía cómo era instalar un proyecto de techo comercial teniendo en cuenta las nevadas. Desde que se conocieron por primera vez, arco ha instalado cada proyecto de techo comercial con soportes terragen.
"Nuestros competidores pueden oponerse fuertemente a esto. no hay mucho sol en invierno, ¿ por qué cambias de dirección, pierdes densidad de potencia?", dijo steinhart. "Hay argumentos que se pueden sostener en función de la superficie del techo, pero en muchos casos no es así y la eficiencia de disparo es casi mejor que la densidad de potencia".
Arco logra esta eficiencia utilizando módulos de doble cara en proyectos de techo plano. La compañía siguió la producción de los dos conjuntos de células solares que instaló, uno horizontal y otro vertical. Desde su lanzamiento, el proyecto de energía solar paisajística de 199,9 kilovatios instalado en 2019 para la ciudad de baiyuwan ha generado una media de 1.151 kilovatios - hora por kilovatio. La matriz utiliza un módulo de un solo lado y se instala con una inclinación de 10 °. Por el contrario, el proyecto de energía solar de retrato de 340 kilovatios instalado en oregón, wisconsin, en 2021, generó una media de 1.290 kilovatios por kilovatio. El módulo de doble cara se instala con una inclinación de 23 ° para evitar que la nieve se acumule sobre el vidrio.
Los módulos longitudinales tienen una envergadura más larga y una inclinación más alta, lo que también significa que puede haber más espacio entre líneas de panel. Con un pasillo más grande, será más fácil para el personal entrar debajo del panel para el mantenimiento.
"Puedes volver allí sin desmontarlo. si el optimizador está roto, puedes volver allí, cortar algunas cremalleras y luego cambiarlas. no desatarás todos los pernos, levantarás el módulo y luego desconectarás la conexión", dijo Andrew holmstrom, Jefe de desarrollo del proyecto Arch solar C & I.
Incluso si el plano del módulo de retrato es más largo, estos sistemas se han desplegado en áreas con fuertes vientos y precipitaciones. Los perfiles más altos de las matrices de techo plano con módulos longitudinales no impiden necesariamente que cumplan con los estándares de carga del viento.
"En general, las especificaciones y estándares para la energía solar en techos planos, así como los códigos de construcción en Estados Unidos y canadá, tienen restricciones a la altura de la cubierta del techo", dijo o 'brien de terragen. "Mientras estés por debajo de este nivel, estás operando dentro de sus pautas. aunque estoy seguro de que un poco más alto de la cubierta del techo implicará algún tipo de mecánica eólica diferente, no aparecerá en los cálculos reales".
En las instalaciones solares de techos comerciales estadounidenses, es poco probable que los paneles de retrato estén más orientados que el paisaje. Sin embargo, en techos con barreras y baja capacidad de carga, tiene sentido dibujar proyectos de retrato proporcionalmente, especialmente en climas con mayor nieve.
